Serial eeprom 25x.

Выбор микросхемы.

В программе доступно автоматическое определение (чтение ID) микросхемы. Запуск скрипта чтения выполняется при нажатии кнопки "Определить"; в окне выбора микросхемы. Для корректной работы должен быть выбран соответствующий скрипт для 8- или 16- выводного корпуса.

Старые микросхемы малых объемов, выполненные по технологии EEPROM, не содержат идентификационных кодов, поэтому выбор таких микросхем должен осуществляться вручную. Также, в этих микросхемах, часто нет режима стирания, поэтому кнопка "Стирание" недоступна. Запись новой информации в этих микросхемах осуществляется поверх старой.

Особенности работы.

Последовательность работы программатора в режимах чтения (проверка на чистоту, подсчет контрольной суммы, чтение, контрольная сверка):

Чтение основной памяти;

Чтение выбранной страницы OTP (если разрешен доступ);

Чтение Status Register, если разрешен доступ (при проверке на чистоту не обрабатываются).

Последовательность работы программатора в режиме записи микросхемы:

Стирание и проверка микросхемы на чистоту (если разрешен доступ к этим режимам);

Программирование основной памяти;

Программирование выбранной страницы OTP (если разрешен доступ);

Контроль качества записи основной памяти и выбранной страницы OTP;

Запись Status и Config Register.

В современных микросхемах SPI-Flash, кроме основной памяти, часто имеется до 4 дополнительных страниц, объемом 256, 512 или 1024 байта. В окне выбора микросхемы программа показывает название, организацию и размер дополнительной области для каждой микросхемы. Если адреса размещения этих страниц идут подряд, то программатор читает и пишет все страницы единым блоком. Но часто, адреса идут с разрывом и программатор обрабатывает каждую страницу отдельно. Выбор страницы доступен на закладе "Буфер", в дополнительной области данных. Для некоторых микросхем эта область однократно-программируемая и в программе кнопка стирания будет неактивна. Если в микросхеме не установлена защита от перезаписи этой области, то программатор может изменить в OTP области значение 1 в 0, но не наоборот.

Также, большинство микросхем SPI-Flash содержат один или более Status или Config регистров, которые позволяют защитить содержимое различных областей памяти и задать конфигурацию микросхемы. При стирании и записи микросхемы, защита основной памяти отключается и эти биты сбрасываются в ноль, независимо от состояния флагов на закладке Конфигурация. Если в микросхеме имеется два типа Status регистра (Volatile и Nonvolatile), то защита отключается через Volatile регистр, а значение Nonvolatile регистра при этом не меняется.

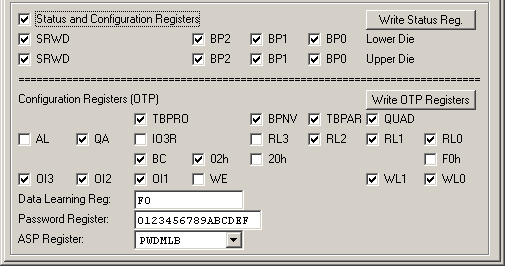

Часто, часть битов в этих регистрах является однократно-программируемыми, т.е. после записи изменить их значение невозможно. В программе, в конце описания таких битов, выводится слово (OTP). Программа позволяет считать и записать все регистры в процессе чтения и записи всей микросхемы. Для микросхем, которые содержат режим ASP (Advanced sector protection), в режиме чтения программатор читает ВСЕ регистры, но при записи всей микросхемы записывает только перезаписываемые регистры. OTP регистры программируются отдельной кнопкой "Write OTP Registers".

Возможные ошибки и методы их устранения.

Некоторые микросхемы для стабильной работы требуют обязательную установку блокировочной емкости (электролит, тантал, керамика) номиналом от 1mkF до 4,7mkF на выводы питания микросхемы. На программаторах V5.7 установка конденсаторов обязательна для микросхем фирм EON EN25xxx, MACRONIX MX25Lxxxx и SPANSION S25FSxxx. Эти микросхемы могут нормально работать в режиме чтения, но глючить при стирании или записи. На программаторах V5.8T установка конденсаторов обязательна для 1.8V SPANSION S25FSxxx и S70FSxxx во всех режимах.

На программаторах V5.8T, если микросхема читается с ошибками, то можно снизить тактовую частоту или повысить напряжение питания. В программе на закладке Параметры, в Управляющих сигналах можно выбрать частоту от 2 до 50МГц.
