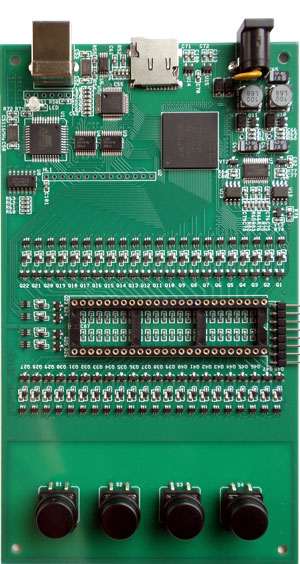

 48-выводная заменяемая панелька с полным набором ключей питания и программирования.
Типы сигналов на панельке программатора:
- земля, напряжение питания, программирования.
- открытый сток (Pull-up), открытый исток (Pull-down).
- активный ноль, активная единица.
- генератор частоты.
Проверка контактов. Все активные сигналы с индикацией неподключенных выводов.
Логическая матрица с коммутатором сигналов и аппаратной поддержкой основных протоколов.
Интерфейс с компьютером: USB (FT232H).
- скорость передачи данных до 9 МБайт/сек.
- максимальная скорость чтения 4-6 МБайт/сек.
Автономный режим. Поддержка SD карт, объемом до 32ГБайт.
Встроенный разъем для внутрисхемного программирования с защитой от статики.
Питание программатора от USB или внешний источник питания 5-12V.
Время чтения и записи микросхем:
MX30LF1G08 (132 МБайт)
MX30LF1G08 (132 МБайт) | Чтение+Сверка:
Запись+Сверка: | 38сек.
52сек. |
S29GL128N* ( 16 МБайт)
S29GL128N* ( 16 МБайт) | Чтение+Сверка:
Запись+Сверка: | <6сек.
67сек. |
W25Q128BV ( 16 МБайт)
W25Q128BV ( 16 МБайт) | Чтение+Сверка:
Запись+Сверка: | 11сек.
56сек. |
W25Q64FW ( 8 МБайт)
W25Q64FW ( 8 МБайт) | Чтение+Сверка:
Запись+Сверка: | 10сек.
29сек. |
W78E516D ( 64 КБайт)
W78E516D ( 64 КБайт) | Чтение+Сверка:
Запись+Сверка: | <3сек.
15сек. |
|
|

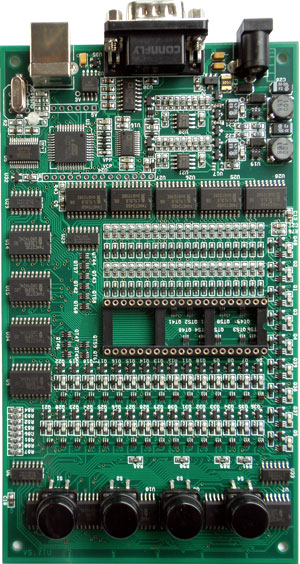

40-выводная заменяемая панелька с неполным набором ключей питания и программирования.
Типы сигналов на панельке программатора:
- земля, напряжение питания, программирования.
- открытый сток (Pull-up).
Проверка контактов. Только шина данных (результат: нормально или ошибка).
Программная коммутация сигналов.
Интерфейс с компьютером: COM или USB (FT245RL).
- скорость передачи данных до 750 КБайт/сек (USB).
- максимальная скорость чтения до 370 KБайт/сек.
Автономный режим. Встроенная память 4МБайта.
Переходник для внутрисхемного программирования TSH-ICSP.
Питание программатора от внешнего источника питания 8-12V.
Время чтения и записи микросхем:
MX30LF1G08 (132 МБайт)
MX30LF1G08 (132 МБайт) | Чтение+Сверка:
Запись+Сверка: | 592сек.
690сек. |
S29GL128N* ( 16 МБайт)
S29GL128N* ( 16 МБайт) | Чтение+Сверка:
Запись+Сверка: | 77сек.
495сек. |
W25Q128BV ( 16 МБайт)
W25Q128BV ( 16 МБайт) | Чтение+Сверка:
Запись+Сверка: | 411сек.
600сек. |
W25Q64FW ( 8 МБайт)
W25Q64FW ( 8 МБайт) | Чтение+Сверка:
Запись+Сверка: | 206сек.
299сек. |
W78E516D ( 64 КБайт)
W78E516D ( 64 КБайт) | Чтение+Сверка:
Запись+Сверка: | 10сек.
26сек. |
|
